Touch Dimmer Lampe reparieren (Casa Nova Stehleuchte Pluto)
Aus www.electronic-man.randschtoischlotzer.de

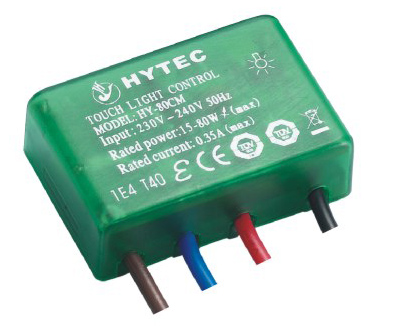

- Defekte Elektronik HYTEC HY-80CM:
- verwendeter Triac BT131
- PCB HY-80CM
- Hersteller-Webseite der defekten Elektronik

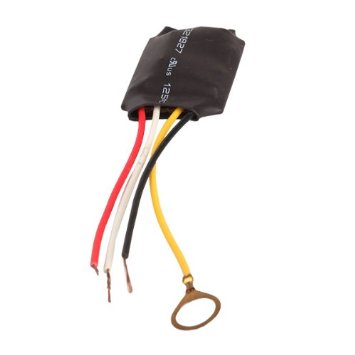

- Ersatztyp SZDSHL Q1K6:
- verwendeter Triac MAC97A6
- PCB HS-3057
- Amazon-Webseite der Ersatz-Elektronik
- Amazon-ASIN: b00eq21chi
- Übersetzung der Anschlüsse:
| Replacement Table | |||||
|---|---|---|---|---|---|
| Original color of wire HY-80CM |
New color of wire Q1K6 |
I/O | Description | Original Pin-Name-PCB | New Pin-Name-PCB |
| black | red | input | Connect together with one leg of lamp incandescent lightbulb and to other pin of AC-power-plug | L | R |
| red | black | input | Connect alone to one Pin of AC-power-plug | N | B |
| blue | white | output | Connect alone to the other leg lamp incandescent lightbulb | OUT | W |
| brown | yellow | input | Connect alone to the the sensor-tab or touchpanel | TOUCH | Y |

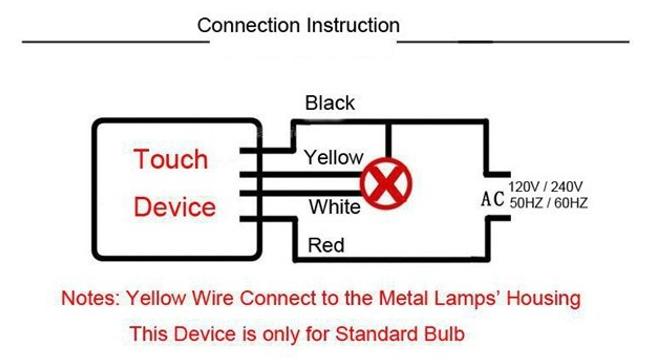

- Anschlussplan/Schaltplan:
